丙烯酸彩瓦漆
發(fā)布時(shí)間：2019-11-24 作者：昂威涂料 瀏覽次數(shù)：次
別名：彩瓦漆、水性丙烯酸彩瓦漆。
規(guī)格:20KG/桶/
丙烯酸彩瓦漆適用于高效率的水泥瓦片生產(chǎn)流水線、無氣噴涂生產(chǎn)流水線以各種瓦片表面的保護(hù)與裝飾。
組成
丙烯酸彩瓦漆是以高級(jí)丙烯酸樹脂、有機(jī)硅樹脂、顏料、助劑和溶劑等組成的單組份快干料，用于水泥彩瓦、水泥石棉瓦等混凝土制品，特別適合于戶外使用。
特點(diǎn)
本產(chǎn)品具有優(yōu)異的抗水性、耐化學(xué)品性、耐候性等優(yōu)點(diǎn)，不易產(chǎn)生起皺、起泡、縮孔等問題，并大大縮短了水泥彩瓦的生產(chǎn)周期。
配套用漆
各色聚氨酯防銹底漆；
環(huán)氧酯底漆；
各色聚氨酯中途層漆。
注：
彩瓦漆分為水性彩瓦漆和油性彩瓦漆
水性彩瓦漆也稱水性涂料，也就是人們通常所說的乳膠漆：
主要是由水、乳液、顏填料和各種助劑四大部分組成。
油性彩瓦漆也稱油漆，也就是人們通常所說的溶劑型涂料：
它是由樹脂、顏填料、溶劑和各種助劑四大部分組成。
兩者的區(qū)別：
水性涂料施工一般要求在5℃以上施工，溶劑型涂料在O℃也可以施工。
水性涂料干燥速度稍慢，初始光澤比油性漆略低，硬度略低，油性漆干燥快，初始光澤高，硬度高。
水性漆耐老化時(shí)間長(zhǎng)，好的水性漆可以做15-20年，油漆介于他的成膜方式和分子排列方式容易粉化。
水性涂料的分散介質(zhì)是水，涂料施工后，從涂膜中揮發(fā)的是水和少量助劑，具有環(huán)保、安全等性能。
而溶劑型涂料的分散介質(zhì)是有機(jī)溶劑(一般簡(jiǎn)稱VOC)，從涂膜中揮發(fā)掉的有機(jī)溶劑多屬有毒有害物質(zhì)，不但對(duì)人體產(chǎn)生危害，而且會(huì)對(duì)自然環(huán)境造成污染。
-
丙烯酸彩瓦漆用漆 -
丙烯酸彩瓦漆用漆 -
丙烯酸彩瓦漆用漆 -

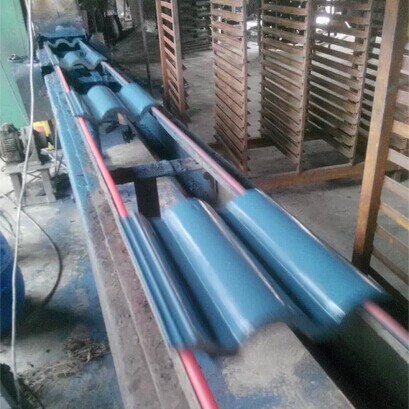

丙烯酸彩瓦漆用漆 -

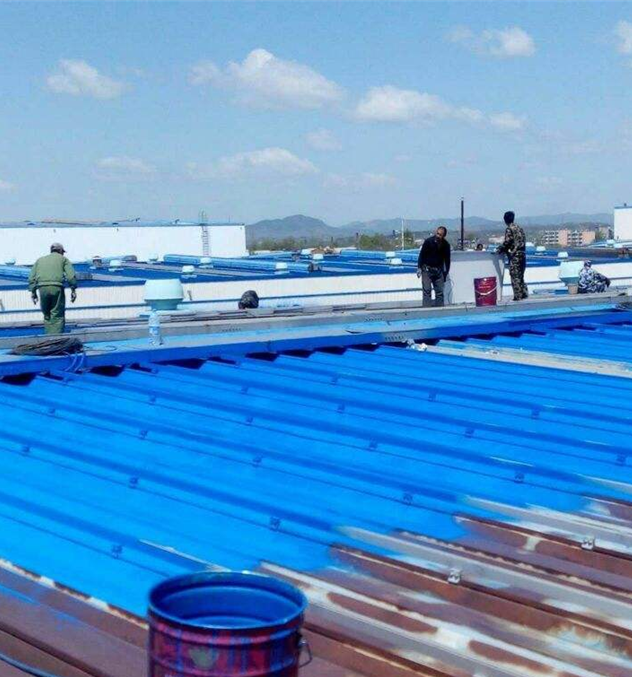

丙烯酸彩瓦漆用漆 -
丙烯酸彩瓦漆用漆
| 漆膜外觀 | 漆膜平整光滑，顏色符合標(biāo)準(zhǔn)樣板 |
| 細(xì) 度 | ≤20μm |
| 干燥時(shí)間 | 標(biāo)準(zhǔn)厚度單涂層，25℃，表干≤2h，實(shí)干≤24h |
| 光 澤 | （60°）亮光≥80°， |
| 啞光 | 商定（20°～ 80°） |
| 鉛筆硬度 | ≥HB |
| 附 著 力 | ≤1（劃格法，級(jí)） |
| 杯突試驗(yàn) | ≥4mm |
| 彎曲實(shí)驗(yàn) | ≤2mm |
| 耐 水 性 | 240h，不起泡，不脫落，不起皺 |
| 耐汽油性 | 24h，不起泡，不脫落，不起皺 |
| 耐 堿 性 | 24 h，不起泡，不脫落，不起皺 |
| 耐 侯 性 | 人工加速老化 800h,失光≤1，粉化≤1 |
表面處理
涂漆基面要達(dá)到牢固潔凈、無油污、灰塵等所有污物，涂抹基面無酸、堿或水分凝結(jié)，對(duì)固化已久的聚氨酯面漆，應(yīng)用砂紙打毛后，方能涂裝后道面漆。
涂裝方法
無氣噴涂 ：稀 釋 劑：XLZ專用稀釋劑
稀 釋 率：0～15%（以漆料重量計(jì)）
噴嘴口徑：約0.4～0.5mm
噴出壓力：15～20Mpa
空氣噴涂 ：稀 釋 劑：XLZ專用稀釋劑
稀 釋 率：20～50%（以漆料重量計(jì)）
噴嘴口徑：約1.8～2.5mm
噴出壓力：0.3～0.5Mpa
滾涂/刷涂： 稀 釋 劑：XLZ專用稀釋劑
稀 釋 率：0～20%（以漆料重量計(jì)）
儲(chǔ)存期限
存放于陰涼、干燥、通風(fēng)處，漆料一年。
注意事項(xiàng)
1.施工前先閱讀使用說明；
2.用前將漆料與稀釋劑按要求配比調(diào)好，用多少配多少，攪拌均勻后使用；
3.施工過程保持干燥清潔，嚴(yán)禁與水、酸、醇、堿等接觸；配漆后包裝桶必須蓋嚴(yán)，以免膠凝；
4.施工及干燥期間，相對(duì)濕度不得大于85%，本產(chǎn)品涂裝后須2天后才能交付使用。
